CZ-TBPE六柱全相大容量组合式过电压保护器,又称六相避雷器,是由我司专有技术构成的性能优良的新型过电压保护装置。
本产品保护功能完善,可以有效的限制大气过电压和操作过电压,能够提高被保护设备的安全水平,特别是高压旋转电机类弱绝缘设备的相间、相地及匝间的绝缘起到良好的保护作用。该产品沿计思想新颖、结构独特、参数合理、体积小、安装方便。本产品采用了无间隙结构,保护特性受环境条件的影响小,可用于高海拔、重污秽等地区。
六柱全相大容量组合式过电压保护器的电气原理如图(1)所示,图中FR为氧化锌非线性电阻,本产品采用了无间隙六柱结构设计,相间和相对地为独立的完整的氧化锌阀片单元组件。
本产品技术特点如下:
(1)六柱结构
六柱全相大容量组合式过电压保护器采用无中性点六柱结构,相间和相对地为独立的完整的氧化锌阀片单元组件,所有氧化锌阀片单元独立运行,各自完成其应当承受的限压功能。
(2)无间隙结构设计
陡坡响应特性好,无截波,对保护设备无不良影响;
响应速度快,无放电时延,响应速度为纳秒量级;
动作稳定,没有了间隙的固有缺陷,不存在间隙放电电压受内外环境影响的问题,耐污秽,并可广泛应用于高海拔地区;
结构简单、可靠,工艺性好,易于实现在线监测及预防性试验,保证产品的运行可靠性;
(3)通流容量大
采用性能优异的高能氧化锌电阻,通流容量大,使用范围广,可以使用在对保护器性能要求更高的场合。更适用于电力系统中易产生较长持续时间的过电压、而被保护设备的绝缘又相对薄弱的场所中。
(4)过电压保护值稳定
在各种电压波形下放电值均相等,不受各种操作过电压波形的影响,过电压保护值准确,保护性能优良。

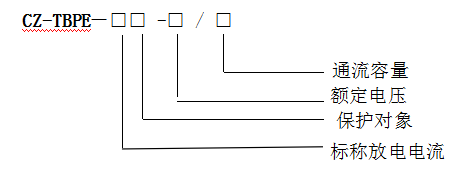

(1)标称放电电流:kA。
(2)保护对象: D-电机型,B-电站型,R:并联补偿电容器型。
(3)持续运行电压:允许施加在六相避雷器端子间的最大工频电压有效值(KV)。
(4)通流容量:2ms方波通流容量。
型号 |
保护对象 |
保护 对象 额定 电压 (kV)
|
保护 装置 额定 电压 (kV) |
保护装置持续运行 (kV) |
接线方式 |
直流参考电压不小于 (kV) |
残压(峰值)kV不大于 |
残压(峰值)kV不大于 |
通流容量 |
||||||
陡坡 5kA |
雷电冲击 5kA |
操作冲击 500A |
陡坡 2.5kA |
雷电 冲击 2.5kA |
操作 冲击 100A |
2ms 方波 冲击 电流 (A) |
大电流冲击电流 (kA) |
||||||||
TBPE-2.5D-4/600 |
电动机型 |
3.15 |
4 |
3.2 |
相 |
7.0 |
— |
— |
— |
13.0 |
11.6 |
9.4 |
600 |
100 |
|
地 |
5.7 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-2.5D-8/600 |
6.3 |
8 |
6.3 |
相 |
14 |
— |
— |
— |
26.2 |
23.3 |
18.7 |
600 |
100 |
||
地 |
11.2 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-2.5D-13.5/600 |
10.5 |
13.5 |
10.5 |
相 |
23.2 |
— |
— |
— |
43.3 |
38.7 |
31.0 |
600 |
100 |
||
地 |
18.6 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-5D-4/600 |
发电机型 |
3.15 |
4 |
3.2 |
相 |
7.0 |
13.0 |
11.6 |
9.4 |
— |
— |
— |
600 |
100 |
|
地 |
5.7 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-5D-8/600 |
6.3 |
8 |
6.3 |
相 |
14 |
26.2 |
23.3 |
18.7 |
— |
— |
— |
600 |
100 |
||
地 |
11.2 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-5D-13.5/600 |
10.5 |
13.5 |
10.5 |
相 |
23.2 |
43.3 |
38.7 |
31.0 |
— |
— |
— |
600 |
100 |
||
地 |
18.6 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-5Z-5/600 |
电站型 |
3 |
5 |
4 |
相 |
7.5 |
15.5 |
13.5 |
11.5 |
— |
— |
— |
600 |
100 |
|
地 |
7.2 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-5Z-10/600 |
6 |
10 |
8 |
相 |
15 |
31.0 |
27.0 |
23.0 |
— |
— |
— |
600 |
100 |
||
地 |
14.4 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-5Z-17/600 |
10 |
17 |
13.6 |
相 |
25.0 |
51.8 |
45.0 |
38.3 |
— |
— |
— |
600 |
100 |
||
地 |
24.0 |
— |
— |
— |
600 |
100 |
|||||||||
TBPE-5Z-51/800 |
35 |
51 |
40.8 |
相 |
84.0 |
170.0 |
150.0 |
134.0 |
— |
— |
— |
800 |
100 |
||
地 |
73.0 |
— |
— |
— |
800 |
100 |
|||||||||
TBPE-5R-5/800 |
电容器型 |
3 |
5 |
4 |
相 |
7.5 |
15.5 |
13.5 |
11.5 |
— |
— |
— |
800 |
100 |
|
地 |
7.2 |
— |
— |
— |
800 |
100 |
|||||||||
TBPE-5R-10/800 |
6 |
10 |
8 |
相 |
15 |
31.0 |
27.0 |
23.0 |
— |
— |
— |
800 |
100 |
||
地 |
14.4 |
— |
— |
— |
800 |
100 |
|||||||||
TBPE-5R-17/800 |
10 |
17 |
13.6 |
相 |
25 |
51.8 |
45.0 |
38.3 |
— |
— |
— |
800 |
100 |
||
地 |
24 |
— |
— |
— |
800 |
100 |
|||||||||
TBPE-5R-51/800 |
35 |
51 |
40.8 |
相 |
84.0 |
170.0 |
150.0 |
134.0 |
— |
— |
— |
800 |
100 |
||
地 |
73.0 |
— |
— |
— |
800 |
100 |
10kV及以下电压等级 35kV电压等级
